PTH05060WAH - Texas Instruments

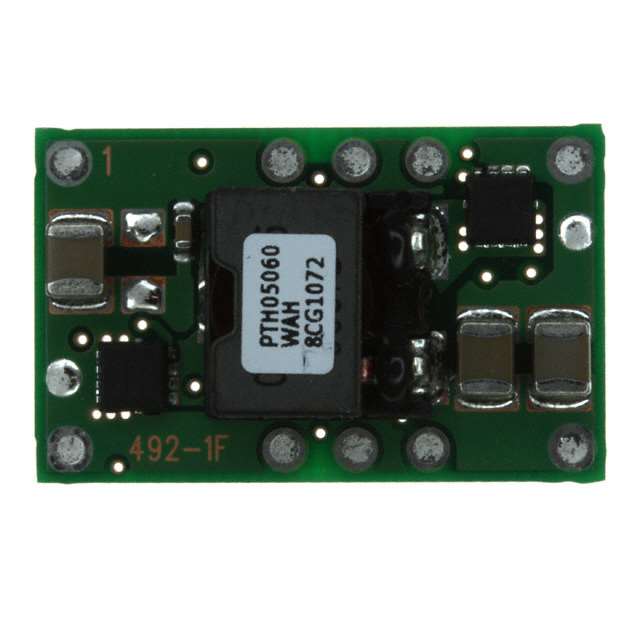

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen
Kynix Teil #: KY33-PTH05060WAH
Hersteller Teil #: PTH05060WAH
Produktkategorie: DC DC Converters
Hersteller: Texas Instruments
Beschreibung: TEXAS INSTRUMENTS PTH05060WAH IC, STEP-DOWN SWITCHING PWR MODULE 10-DI
Verpackung: 10-DIP Module
Menge:
Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform
Vorlaufzeit: 3(168 Hours)
Datenblatt:
PTH05060WAH Datenblatt
PTH05060WAH Datenblatt
Spezifikationen
Attribute
Attribute Value
Lifecycle Status
ACTIVE (Last Updated: 1 day ago)
Factory Lead Time
8 Weeks
Contact Plating
Tin
Mounting Type
Through Hole
Package / Case
10-DIP Module
Surface Mount
NO
Number of Pins
10
Operating Temperature
-40°C~85°C
Packaging
Tray
Series
PTH05060W
Size / Dimension
1.00Lx0.62W x 0.35 H 25.4mmx15.7mmx8.9mm
JESD-609 Code
e3
Pbfree Code
yes
Part Status
Active
Moisture Sensitivity Level (MSL)
1 (Unlimited)
Number of Terminations
10
ECCN Code
EAR99
Type
Non-Isolated PoL Module
Applications
ITE (Commercial)
Additional Feature
REMOTE SHUTDOWN
HTS Code
8504.40.85.00
Max Power Dissipation
36W
Terminal Position
DUAL
Terminal Form
PIN/PEG
Number of Functions
1
Depth
15.75mm
Frequency
300kHz
Base Part Number
TH05060
Pin Count
10
Number of Outputs
1
Approval Agency
UL, CSA
Efficiency
94%
Output Voltage
3.6V
Max Output Current
10A
Input Voltage-Nom
5V
Trim/Adjustable Output
YES
Output Current
10A
Output Power
36W
Max Output Voltage
3.6V
Protections
OUTPUT OVER CURRENT;THERMAL
Control Mode
VOLTAGE-MODE
Current - Output 1
10A
Nominal Input Voltage
5.5V
Min Output Voltage
800mV
Max Output Power
36W
Isolation
Non-Isolated
Max Input Voltage (DC)
5.5V
Min Input Voltage (DC)
4.5V
Features
UVLO
Height
9mm
Length
25.27mm
Thickness
8.75mm
REACH SVHC
No SVHC
Radiation Hardening
No
RoHS Status
ROHS3 Compliant
Lead Free
Lead Free
Suche nach Teilenummer:PTH05060WAH Enthaltenes Wort ist 4
| Telefon | Teilenummer | Paket | Beschreibung |
|---|---|---|---|
| PTH05060WAH | 10-DIP Module | TEXAS INSTRUMENTS PTH05060WAH IC, STEP-DOWN SWITCHING PWR MODULE 10-DI | |
| PTH03060WAH | 10-DIP Module | MODULE PIP .8-2.5V 10A T/H 10DIP | |
| PTH04T241WAD | 11-DIP Module | Module DC-DC 1-OUT 0.69V to 3.6V 10A 11-Pin DIP Module Tray | |
| PTH04T240WAD | 11-DIP Module | MODULE PIP 10A HORZ T/H 11-DIP |
Verwandte Teile in PTH05060WAH
PTH05060WAH Verwandtes Stichwort.
Suchen Sie nach anderen Teilen wie
PTH05
Häufig gestellte Fragen
What features are available in the PTH04040?
POL features
What is the primary new feature of the PTH04040?
a function
What is the input voltage of the PTH04040?
2.95 Vdc to 5.5 Vdc
Die Bilder dienen nur als Referenz Siehe Produktspezifikationen
Kynix Teil #: KYundefined-undefined
Hersteller Teil #:
Produktkategorie:
Hersteller:
Beschreibung: TEXAS INSTRUMENTS PTH05060WAH IC, STEP-DOWN SWITCHING PWR MODULE 10-DI
Verpackung: 10-DIP Module
Menge:
Bleifrei-Status / RoHS-Status Bleifrei / RoHS-konform
Vorlaufzeit: 3(168 Hours)
Datenblatt:
Datenblatt
Datenblatt
Lagerbestand: 825 Kann sofort geliefert werden
Stückpreis: 22.78600
| Menge. | Stückpreis |
|---|---|
| 1+: | $22.78600 |
| 10+: | $21.49623 |
| 100+: | $20.27946 |
| 500+: | $19.13157 |
| 1000+: | $18.04865 |
